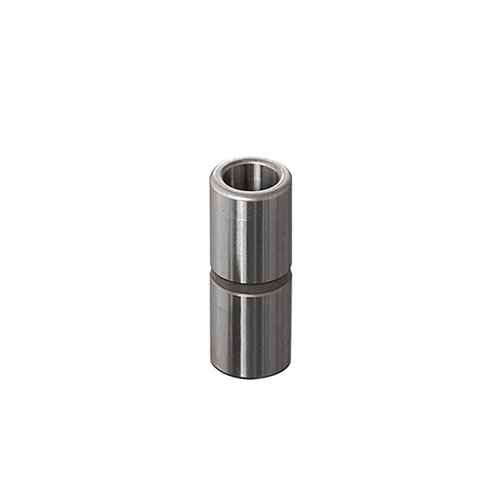

導套 B-1 B-2

台規模具零配件

導套 B-1 B-2

B-1 B-2

規格：台規

代號：B-1(有頭)；B-2(無頭)
材質：SUJ-2
熱處理硬度：HRC58°~

規格數據

公差尺寸表
圓徑	d		d1		D	H	E(B2)
圓徑	尺寸	公差	尺寸	公差	D	H	L:22以下	L:23以上
14	10	+0.006 +0.014	14	+0.013 +0.018	16	5	4	4
16	10		16		20	5
16	12		16		20	8
25	16/18	+0.008 +0.018	25	+0.015 +0.021	30	8		6
30	20		30		35			6
35	25		35		40		6	8
40	30		40		45
45	35	+0.013 +0.023	45		50	10
50	40		50		55
55	40/45		55		60
60	45	+0.015 +0.025	60		65	12		10
65	50		65		70	12
70	50/55		70		75	15
75	60	+0.020 +0.030	75		80
80	60/65		80		85
90	70		90		95
100	80		100		105

* Display Method / 標示方法：B-1 d1×d×L=Quantity / 數量
* Display Method / 標示方法：B-2 d1×d×L=Quantity / 數量
* Max. B-1 I.D. grinded Length = d x 2 + 5
* B-2 I.D. will be grinded throughly = d 內徑全面研磨
